油缸的工作原理和结构

油缸的工作原理和结构
●油缸的工作
油缸用于把液体转换成直线运动的大多数用途,有时也被称为直线执行器。
油缸被制成不同的直径、行程长度和安装方式。它们可按结构分成四种类型:拉杆式、螺纹式、焊接式和法兰式.有时也被制成使用卡坏.

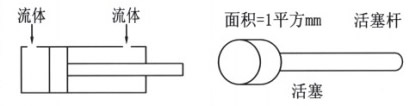

面积=π/4xD2或面积:0.7854×D2
当计算返回行程所建立的力时,压力么有作用在活塞的杆面积上,因而须从总活塞面积减去杆面积。

●油缸基本结构
油缸的主要零件有缸头、缸盖、缸简、活塞、活塞杆、导向套、密封件和拉杆。
缸头和缸盖通常由轧钢或铸铁制作。
缸筒通常是采用无缝钢管,内孔加工到很高的表面光洁度,可减小内摩擦力和延长密封件寿命。活塞大多数由铸铁或钢制作作,采用若干种方法把活塞固定于活塞杆上。缓冲在大多数缸上是一个有货的选项并且往往可以加设而不改变轮廓尺寸。活塞杆一般是高强度钢,经表面渗碳淬火、磨削、抛光和镀硬铬以便耐磨损和耐腐蚀。腐蚀性气氛条件通常需要不锈钢的杆.该杆可以镀铬以便耐磨损。导向套用以活塞杆前后移动时支承它,大多数用球墨铸铁制作而且通常无须拆开整个缸即可拆下。杆密封装置通常在外侧包括一个防尘圈以便从杆上去除尘土和污染.并防止被吸入,一个主密封件用来密封缸压力,高压油缸还需在主密封前增加油压缓冲圈,降低主密封圈承受的油压,提高主密封圈的密封效果及寿命.密封件一般由丁晴橡胶、聚氨脂、氟橡胶或填充聚四氟乙烯(PTFE)制作。一般来说,O形圈用于静密封场合如缸筒与导向套、活塞与杆等,Y形密封圈、V形密封圈或组合密封用来密封活塞和活塞杆。活塞支撑环使用派克生产的特殊高分子材料产品。
拉杆通常是带有切削或搓制螺纹的高强度钢。用适当的扭矩预应力处理以防承受压力是零件分离并降低对锁紧螺母的需要,尽管有时使用锁紧螺母。

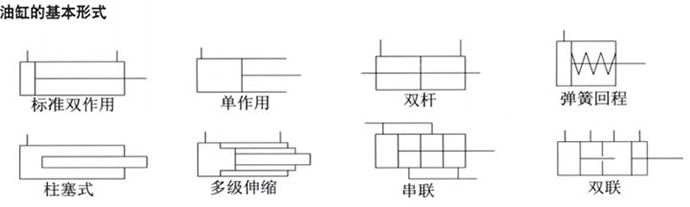

●油缸的基本作用形式
标准双作用:动力行程在两个方向并且用于大多数应用场合:
单作用缸:当仅在一个方向需要推力时,可以采用一个单作用缸;
双杆缸:当在活塞两侧需要相等的排量时,或者当把一个负载连接于每端在机械有利时采用,附加端可以用来安装操作行程开关等的凸轮.
弹簧回程单作用缸:通常限于用来保持和夹紧的很小的短行程缸。容纳回程弹簧所需要的长度使得它们在需要长行程时很讨厌;
柱塞式单作用缸:仅有一个流体腔,这种类型的缸通常竖直安装,负载重置使缸内缩,他们又是被成为“排量缸”,并且对长行程是实用的;
多级伸缩缸:最多可带4个套简,收拢长度比标准缸短.有单作用或双作用,它们与标准缸相比是比较贵的,通常用于安装空间较小但需要较大行程的场合,
串联缸:一个串联缸足由两个同轴安装的缸组成的,两个缸的活塞由一个公共活塞杆链接,在两缸之前设置杆密封件以便使每个缸都能双作用,当安装宽度或高度受限制时.串联缸可以增加出力;
双联缸:一个双联缸是由两个同轴安装的缸组成的.两个活塞不相连接.在两缸之间设置杆密封件以便使每个缸都能双作用,两个缸可以活塞杆对活塞安装(如图)或者背靠背安装.通常用来提供三位置工作。
